Провід мідний гнучкий ШВВП

Провід (Кабель) ШВВП

Якщо вам потрібно з'єднати рухомий агрегат, переносний інструмент або щось інше, але рухоме, то кабель ШВВП - це технічно оптимальний вибір. Це шнур, що має максимальні серед усієї кабеле-провідникової продукції показники гнучкості. Він не боїться постійних перегинів, пересувань і здатний витримати до 60 000 згинань без втрати провідності, пошкодження ізоляції або появи дефектів, що призводять його в непридатність.

Може використовуватися як слаботочка при перерізах жил 0.5-1 мм2, або живлення більш потужних агрегатів при перерізі жил проводу 4-6 мм2.

   ШВВП розшифровка

Розшифровується ШВВП як Шнур Вініл Вініловий Плоский. Назва також може мати різного роду приставки як "нг" або "нгд", які варто розібрати. Провід ШВВП розшифровка якого вказує на його рід, ізоляцію та форму, також має в назві кількість жил та площу їх перетину. Таким чином ШВВП 3х4 - це провід із трьома жилами по 4 мм2.

ШВВП - розшифровка в деталях:

 - Перша буква Ш буквально означає шнур - тип дротів з максимальною гнучкістю та мобільністю. З високим класом гнучкості та стійкістю до постійних згинань, вони ідеально підходять для рухомих машин, рухомої побутової техніки (фен, праска, міксер), подовжувачів та інших пристроїв, які постійно перебувають у русі, коли працюють.

 - В – вініл. Це означає, що провід ШВВП має жили в оболонці з електротехнічного ПВХ. Така ж оболонка використовується і на будь-яких інших дротах через її міцність, хімічну стійкість, довговічність і відмінні властивості як діелектрика. Вініл стійкий до механічних пошкоджень, вологи, кислот та лугів. Така ізоляція дуже гнучка і легко розтягується без форми та діелектричних властивостей, що дуже важливо для гнучких кабелів та шнурів.

 - В – вініловий. Кабель ШВВП, розшифровка якого вказує і на вінілову зовнішню оболонку, не має додаткового захисту у вигляді бронювання або захисту від УФ випромінювання. І тому підходить він виключно для приміщень. А у разі його використання на вулиці, його оболонка поступово руйнуватиметься, що в кінцевому підсумку призведе до струмів витоку та короткого замикання в самий невідповідний момент.

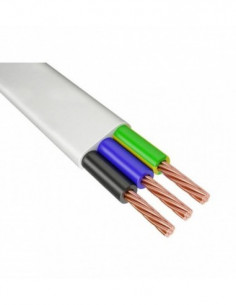

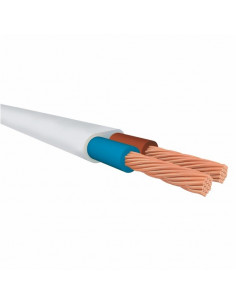

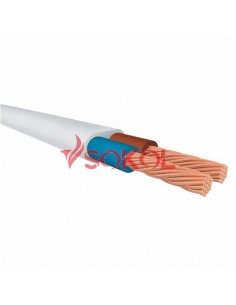

 - П – плоский. На відміну від стандартного круглого дроту, ШВВП — плаский. Його жили замуровані в одній площині зовнішнім ізолятором прямокутного перерізу. Саме така форма забезпечує максимальну гнучкість шнура, але тільки в тому випадку, якщо він не був перекручений у процесі монтажу.

Також варто виділити окремо ШВВПнг - це негорючий провід, ізоляція якого виконана з ще більш вогнестійкого електротехнічного полівінілхлориду. Його перевага в тому, що навіть у разі відмови автоматики та займання шнура він не буде поширювати вогонь. І до того ж, одразу згасне після того, як зникне вогнище загоряння.

ШВВПнгд - це так само негорючий провід. Але, на відміну від звичайного "нг", він має знижений димовиділення у разі займання, що бажано для житлових приміщень.

Опис проводу ШВВП

В цілому, ШВВП - це універсальний спосіб підключити будь-який агрегат, що рухається в приміщенні. Сам шнур може мати дві, три і більше жили, залежно від того використовується він в однофазній мережі 220 або трифазної 380, а також від необхідності наявності нейтралі.

Жили шнура - багатодротяні. На відміну від звичайного ВВГ, де вони монолітні, багатодротяні мідні жили легко гнутися без пошкоджень. Вони витримують постійні згинання та розгинання без втрати провідності чи пошкоджень ізоляції. Завдяки цьому він має максимальний 5-й клас гнучкості. Багатодротяні жили також застосовуються в ПВС, АВВГ та інших кабелях, але кругла форма і відносно великий діаметр дроту не дозволяє досягти такого рівня гнучкості як у ШВВП.

Область застосування ШВВП

Насамперед варто згадати, що купити провід ШВВП для стаціонарного проведення — це далеко не найкраще рішення. Як уже неодноразово згадувалося раніше, ШВВП призначений для підключення до мережі рухомих агрегатів. Його використання для стаціонарного проведення в житлових, адміністративних та виробничих приміщеннях не рекомендується правилами встановлення електроприладів. Для таких цілей існує більш підходящий ВВГ із цільною жилою і на практиці вищою провідністю при однаковому перерізі.

Також ШВВП не призначений для прокладання чи підвішування на вулиці. Він не має спеціального покриття, що захищає ПВХ оболонку від УФ випромінювання. Якщо його необхідно провести по вулиці, то для цього варто використовувати гнучкий кабельний канал, здатний зберегти гнучкість ШВВП і захистити його одночасно. Або гофру стійку до прямого сонячного проміння.

Кабель ШВВП, застосування якого не обмежується побутовою технікою, так само часто застосовується і для з'єднання з мережею високопотужних рухомих агрегатів. Наприклад, ШВВП з двома жилами перерізом по 6 мм2 і зовнішнім перерізом кабелю 6,5х11,7 мм має пропускну здатність 10,1 кВт в однофазній мережі 22
